ウエイトの調整の時は

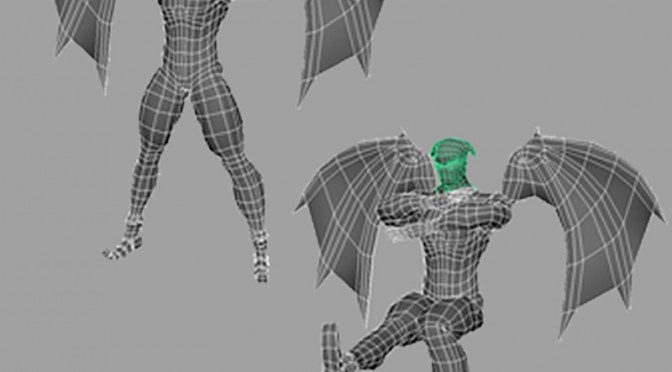

377-Skin_Motion

スムーススキンを編集する時は、モーションをつけたほうが
やりやすいです。
「バインドポーズ」があるので、
ポーズをつけて>ウエイト調整>バインドポーズに戻す
の繰り返しでも良いのですが、変形がきれいにいくかどうか?
チェックする為にもポーズをアニメーションさせたほうが変形の
中間部分を見れるので作業が楽です。
MAYAでのキーフレーム作成のショートカットは「s」なので、
スケルトンを回転させて「s」を押してポーズをつけていきます。
間のモーションはどうでもよいので、私の場合は10フレーム毎に
ポーズをつけていますが、
この時大胆なポーズをつけるのがポイントです。

ウエイトの調整とか

360-Skin

スケルトンの描画が終わったらスキンとウエイトの調整ですが

http://www.muro8.com/muro8_blog/archives/maya-2008/

で紹介しているので、基本的な流れは過去記事で・・・

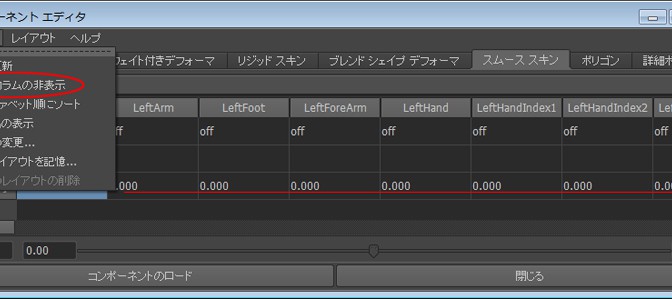

361-Skin01

Maya2011のコンポーネントエディタでは、
「ゼロカラムの非表示」にチェックが入っていても
ご覧の通り「0」が連発w
Sp1で改善されているとのことでしたが、スクショはSp1。

364-Skin04

0が連発されるのは3ds MAXで慣れているので
なんてことないですが、ペイントツールのほうが効率が
よいかもです。(私は併用しています)
この時、キーボードの矢印キーの上下で階層の移動が出来ます。
(ずっと気がつかなかった・・・)

Mayaの備忘録3 -スキン・ウエイト関係-

762-Maya_Skin00

スケルトンによる変形はジョイントからの距離に比例し、
その変形の程度をMayaではスキンウェイトと呼ぶ。
スキンウェイトはポリゴンでは頂点、
NURBSではCVに割り当てられている。
まずは、変形の確認のためにアニメーションをつける。
ジョイントを選択して回転させ「s」でキーを設定する。
変形の思わしくない頂点を選択し、
ウインド>一般エディタ>コンポーネントエディタ「スムーススキン」
タブを選択すると選択した頂点のウエイト情報が出る。
ウエイト情報とは頂点がどのスケルトン(ジョイント)にどれぐらいの
割合で変形するのか?数値で表したもので、
最大値は1(100%)数値入力して変更していく。

765-Maya_Skin02

スキン > スムース スキンの編集 > スキン ウェイト ペイント ツール
を実行すると、上図のように選ばれたオブジェクトがモノクロ表示に
変り、スキン ウェイト ペイント ツール 内の
「インフルエンスタブ」の「トランスフォーム」で選択されている
ジョイントの影響が強く受けている部分は白に近づいていく。

766-Maya_Skin03

ブラシの半径を変更しジョイントを選択しながら、
「加算」で塗ってウエイトを変更していく。
頭など、一気に他のジョイントの影響を切りたければ「置き換え」に
変えて塗る。

767-Maya_Skin04

ウエイトを保存したい場合は保存したいモデルを選択し、
仮のマテリアルに適用する。
片側にきれいにUVをシンメトリーしている場合など、
UVが重複している場合は
UVの編集>UVテクスチャエディタのポリゴン>空のUVセット作成
新たなUVセットを作成して、UV作成自動マッピングでUVを作成し少し
縮小しておく(はみでるとダメな為)

768-Maya_Skin05

スキンスムース>スキンの編集>スキンウエイトマップのエクスポートの
オプションでマップサイズを高めに設定して適用する。
スキンマップのインポートで読み込むことができる。
ウエイトの情報をUVのマップに書き込むというユニークな考え方で、
UVが違うとおそらく無理だと思われるw

Mayaの備忘録2 -スケルトン関係-

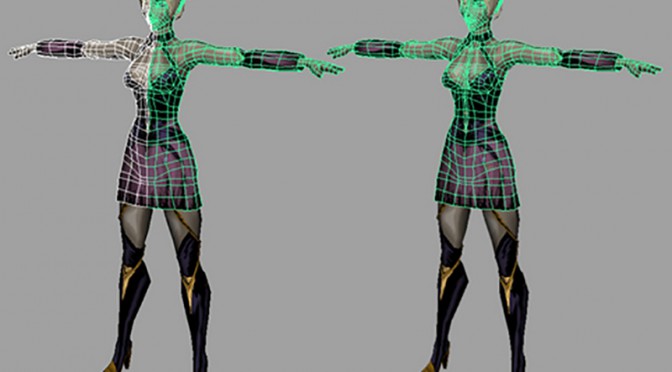

769-Maya_Bone01

まずは、シンメトリコピーしたモデルをメッシュ>結合
さらにメッシュの編集>マージで一つにしてから
編集>種類ごとに削除>ヒストリーで履歴を削除しておく。

770-Maya_Bone02

Mayaでは小さな円の部分をジョイント、円と円をつなぐクサビ型の部分を
ボーンといい、あわせて、スケルトンと呼んでいるらしい。
他のソフト同様、描画したジョイントは親子のツリー状態になる。
アニメーションメニューセット スケルトン > ジョイントツール
クリックして、ジョイントを描画するとボーンを自動的に作成してくれので、
描画が終わったらエンターキーで終了する。
足の部分を横から描画し、フロントビューで移動させて足に
フィットさせるがのだが、このとき親のジョイントを回転させて位置を
決めてから、子供のジョイントに下がって位置を移動して
フィットさせる。(移動のみで行わない)

771-Maya_Bone03

ビルダーに持っていくことを考えてスケルトンの名前はビルダーの
規則名通りに入力するのだが、まずは左半身だけ描画する。
描き終えたらスケルトン>ジョイントのミラーのオプションで
「検索する文字列」=Left「置き換え後の文字列」=Right
スケルトンの名前は変換してくれる。
ハイパーグラフですべてのスケルトンを階層の中にペアレントする。

772-Maya_Bone04

オブジェクトとそのオブジェクトの変形に必要なスケルトンを選択して、
スキン>スキンのバインド>スムーススキンのオプションで
「バインド対象」=「選択したジョイント」
「バインド方法」=「階層内の再近接」
「最大インフルエンス」=「2」
「最大インフルエンス数の保持にチェック」
で適用する。

Mayaの備忘録1

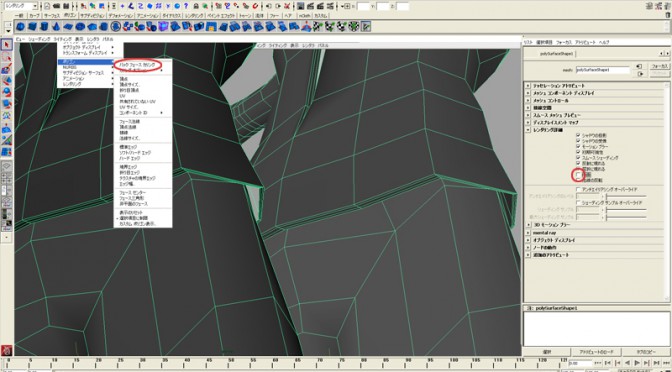

777-Maya_Oboe

ビューでマテリアルが両面表示されない?(レンダリングは大丈夫)
アトリビュートエディタ>レンダリング詳細>両面のチェックと
ディスプレイ>ポリゴン>バックフェースカリングにチェックする
両面がOnでカリングがOffだと表示されないが、
両面がoffでカリングがOnでも表示されないw要は両面が優先らしい

780-Maya_Oboe02

先に描いたジョイントの上から描くと自動的にそのジョイントの
子供になりながら位置もあわせてくれる。

781-Maya_Oboe03

スキンの調整の際に、割り当てられていないジョイントから値が
ほしい場合は、表の左隅を右にドラッグすると出てくる。
出した状態で他の頂点を選択するとご丁寧にまた引っ込んでくれるし、
同じ頂点を再度選択しても、もちろん引っ込んでくれているw

782-Maya_Oboe04

ハイパーシェードで選んだマテリアルを作業領域に表示するには、
「グラフネットワーク」を選択する。
(わざわざ選ばなくても出てきていいのに・・・)
